O sistema de tubulações de uma fábrica ou operação industrial funciona como um verdadeiro “sistema circulatório”. Responsável pelo transporte seguro de líquidos, gases, vapores e sólidos, garantindo a alimentação contínua das linhas de produção, prevenindo riscos e contaminações.
Assim, a rede de tubulações industriais bem projetada garante a redução nos custos de manutenção, permite a automação dos processos de suprimento e insumos para toda a operação.
Esse tipo de sistema é essencial para diversos setores produtivos, como o industrial, o de geração de energia, o siderúrgico, o químico e o petroquímico. Neste artigo, serão apresentadas as principais diretrizes para um bom projeto de tubulações industriais, além das principais inovações e tendências do mercado.
O que são Tubulações Industriais?
Quando falamos em tubulação na engenharia, estamos falando de um sistema estruturado de transporte interno, projetado sob normas técnicas, desenvolvido para resistir a condições específicas de pressão, temperatura e/ou fluidos corrosivos.
Função das Tubulações Industriais
De certo, a função primordial do sistema de tubulações industriais, ou piping, é o transporte e a distribuição de fluidos dentro de uma linha de produção, cumprindo papéis essenciais como:
- Interligação de equipamentos
- Transporte de insumos auxiliares
- Contenção e confinamento de fluidos perigosos, isolando-os do meio externo
- Suporte ao controle de instrumentos de medição
Normas e Materiais Utilizados
Esse tipo de projeto exige conformidade com as normas técnicas regulamentadoras aplicáveis ao fluido transportado. Os engenheiros utilizam, na maioria dos casos, materiais metálicos devido à sua alta resistência mecânica, facilidade de soldagem e baixo custo, características que os tornam amplamente empregados na condução de vapor, óleo e combustíveis.
Entanto, a escolha do material do sistema pode variar conforme os critérios definidos pelo engenheiro projetista, entre eles: a pressão necessária, a temperatura do fluido transportado, a corrosividade e o custo geral do projeto.
Principais Componentes de um Sistema de Tubulação
Um sistema de tubulação industrial é responsável pelo transporte seguro e eficiente de fluidos, sendo formado por componentes principais como:
- Tubos: por onde o fluido circula
- Conexões: unem trechos de tubo, permitindo mudanças de direção e alinhamento de diâmetro
- Elementos de vedação
- Válvulas
- Suportes
- Filtros
Isolamento Térmico para Sistemas de Tubulações

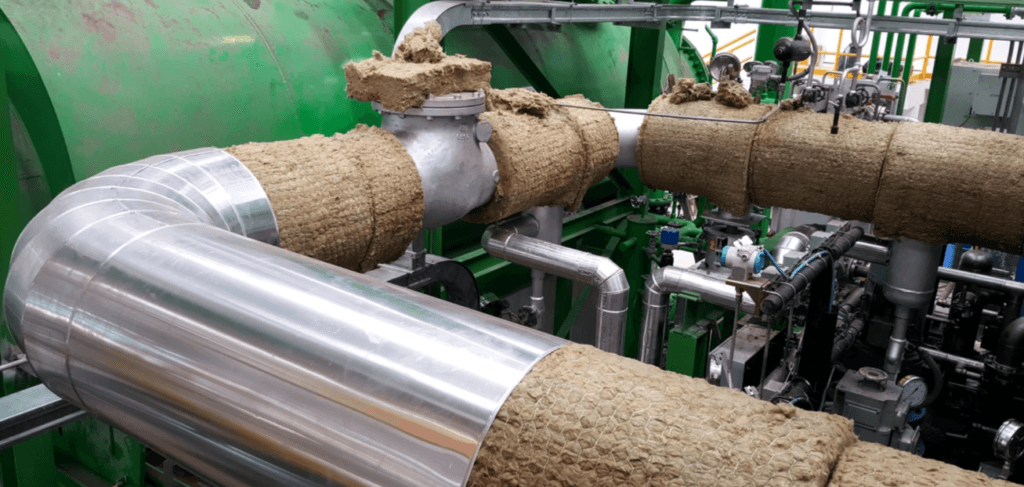

Um dos elementos mais importantes em um sistema é o isolamento térmico, dividido em: tubo base, material isolante e revestimento externo. Tendo como função, controlar a transferência de calor entre o fluido dentro da tubulação e o ambiente externo
O material isolante tem como função reter ou barrar a passagem de calor, contribuindo para a eficiência energética do sistema. Por ser um material poroso, ele é vulnerável à umidade — por isso depende diretamente da proteção oferecida pela camada externa.
Já o revestimento (proteção externa) é responsável por proteger o isolante contra danos mecânicos e intempéries, evitando a entrada de umidade. Quando esse revestimento não é aplicado ou selado corretamente, a umidade penetra no isolante, que perde eficiência térmica e se deteriora rapidamente. Logo esse processo pode originar a CUI (Corrosion Under Insulation) — a corrosão sob isolamento —, um dos principais problemas enfrentados na manutenção de sistemas e tubulação.
Dimensionamento de Um Sistema
Uma etapa de suma importância em um projeto de tubulação industrial são os cálculos de dimensionamento, que buscam definir os requisitos do projeto, como diâmetro, espessura, traçado, vazão e pressão da tubulação.
As tubulações industriais costumam ser classificadas por dois critérios: o que transportam e sua função.
- Tubulações de Processo: transportam matérias-primas, reativos ou produtos finais (petróleo, ácidos, produtos químicos, vapores).
- Tubulações de Utilidade: transportam fluidos auxiliares para o funcionamento da planta, como água, vapor de aquecimento e óleos de manutenção.
- Tubulações de Drenagem: conduzem efluentes industriais e descartes térmicos.
Cálculo de Vazão e Diâmetro
O cálculo entre vazão e velocidade, é feito para cada um dos fluidos. No cálculo do diâmetro da tubulação, que determina o valor mínimo necessário a partir da velocidade máxima obtida. Após calcular o diâmetro mínimo, escolhe-se o Diâmetro Nominal (DN) comercial imediatamente superior, padronizado por norma.
Na etapa final do dimensionamento, é essencial o cálculo de perda de carga, que se baseia na soma da perda distribuída ao longo do tubo. Por fim, ocorre a verificação da pressão, garantindo que a pressão final atenda ao ponto de consumo.
Softwares e Normas Técnicas
O projeto e o dimensionamento de tubulações industriais, dependem de programas especializados, que variam conforme o objetivo: simulações hidráulicas, modelagem 3D e análise mecânica de tensões, entre outros.
Por isso, existem normas do Código de Projeto Mecânico e Dimensionamento (ASME), para critérios de cálculo e normas brasileiras (ABNT e NRs), para regulamentações nacionais.
Entre as normas mais utilizadas nos projetos de tubulações estão as que regulam materiais e componentes — dimensões, conexões, composição e resistência dos tubos. Já as normas ABNT trazem especificações de cores e padrões para caldeiras, garantindo a segurança do projeto.
Na prática, o engenheiro aplica essas normas classificando o fluido por pressão, temperatura e periculosidade. A partir dessa classificação, seleciona o código ASME correspondente, define os materiais conforme as normas ABNT e os componentes. Por fim estabelece o plano de inspeção e realiza o teste de estanqueidade.
Integração do Projeto
A integração do projeto de tubulações com o layout fabril é o ponto em que a mecânica dos fluidos encontra a realidade tridimensional da fábrica. Uma rota de tubulação, pode se tornar um problema se bloquear a passagem de uma empilhadeira ou impedir a manutenção de um motor.
Certamente, essa integração ocorre em etapas estratégicas, combinando engenharia espacial, tecnologia BIM e metodologias interdisciplinares, seguindo um plano de ação:
- Modelagem das linhas
- Validação de colisões com outras estruturas
- Emissão para validação — com o layout validado, o software gera os desenhos isométricos individuais. Os carretéis de tubulação (spools) são soldados na oficina e chegam à fábrica prontos apenas para montagem e parafusamento.
Tendências e Inovações
Com a consolidação da Indústria 4.0 e da IIoT (Internet das Coisas Industrial), o foco atual dos projetos de tubulação está na manutenção preditiva e segurança. Eventualmente para quem projeta grandes sistemas de tubulação, algumas tendências têm impulsionado a automação da forma de trabalho, como:
- Redução de spares e taps de conexão: com o crescimento de sensores sem fio e não invasivos, diminuiu a necessidade de prever partes sobressalentes apenas para instrumentação futura.
- Segurança cibernética (OT Security): a segurança cibernética precisa ser projetada com dados via IoT, já no nível do instrumento, evitando invasões.
- Válvulas inteligentes (Digital Valve Controllers): válvulas de controle atuais monitoram seu próprio consumo de ar comprimido, tempo de resposta e desgaste do gaxeta.
Ademais as inovações tecnológicas, os materiais utilizados também evoluíram: tornaram-se mais sustentáveis e, consequentemente, mais leves, sem abrir mão da alta resistência à corrosão. A inovação no campo dos materiais é um fator determinante para o impacto financeiro final do projeto.
Conclusão
O sistema de tubulações industriais não é um elemento acessório da planta. Ele é, de fato, a espinha dorsal conectando processos, garantindo segurança operacional e eficiência produtiva de setores, como o energético, siderúrgico, químico e petroquímico.
Como vimos, um projeto de tubulação industrial bem executado exige: cálculos precisos de dimensionamento, conformidade com normas técnicas, seleção de materiais e uma integração com o layout fabril. Some-se a isso as inovações trazidas pela indústria, que têm tornado esses sistemas cada vez mais seguros, eficientes e fáceis de monitorar.
Certamente investir em um projeto de tubulações bem planejado é uma decisão estratégica que impacta diretamente os custos, a segurança e a produtividade de toda a operação.
