O pré-dimensionamento estrutural é a etapa em que se estimam, ainda nas fases iniciais do projeto, as dimensões e as características dos elementos estruturais com base nos esforços previstos, como tração, compressão, flexão, cisalhamento e torção.
A partir dessa análise preliminar, é possível selecionar perfis metálicos compatíveis com os carregamentos, definir condições de apoio e estabelecer diretrizes técnicas antes da realização do dimensionamento definitivo. Mais do que uma fase preparatória, o pré-dimensionamento é uma ferramenta estratégica que reduz incertezas, otimiza o uso de materiais e garante maior controle sobre prazos e custos.
Neste artigo, você entenderá como funciona a metodologia de pré-dimensionamento, quais critérios orientam a escolha dos perfis e as razões que tornam essa uma etapa fundamental em projetos de estruturas metálicas.
Pré-dimensionamento estrutural: Como funciona?
Análise do Comportamento Estrutural
O processo começa com a definição do sistema estrutural e a avaliação dos carregamentos atuantes, como peso próprio, sobrecargas de utilização, vento, equipamentos e ações variáveis previstas em norma.
Durante a análise, são definidos os vínculos estruturais (engastes, apoios simples, ligações semirrígidas) e as condições de contorno, que caracterizam como a estrutura se relaciona com o meio externo, influenciando diretamente a distribuição de esforços, a estabilidade global e o desempenho dos elementos.

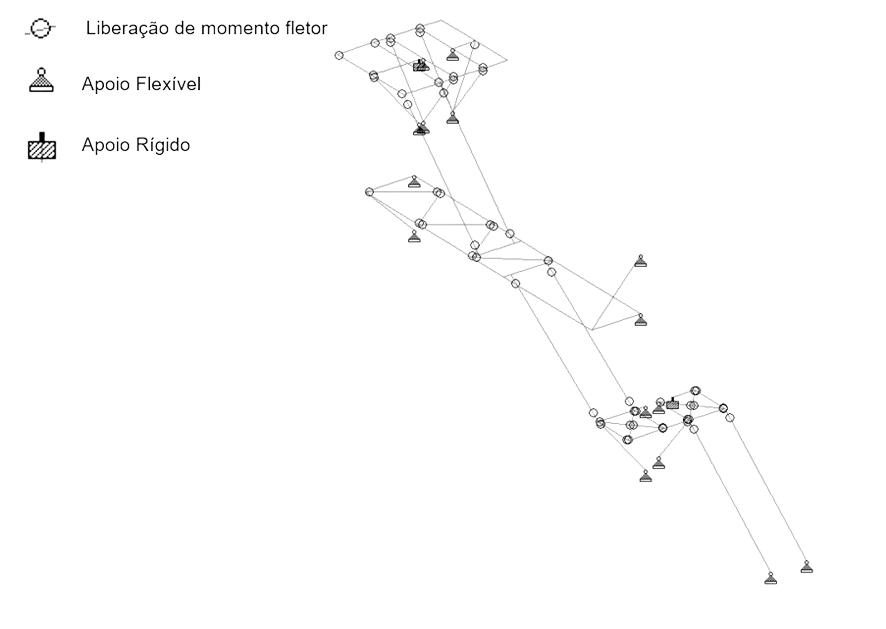

Essa etapa estabelece as bases técnicas para a escolha adequada dos perfis e para o desenvolvimento do modelo estrutural. Na imagem abaixo é apresentado um modelo de acesso com suas condições de contorno:

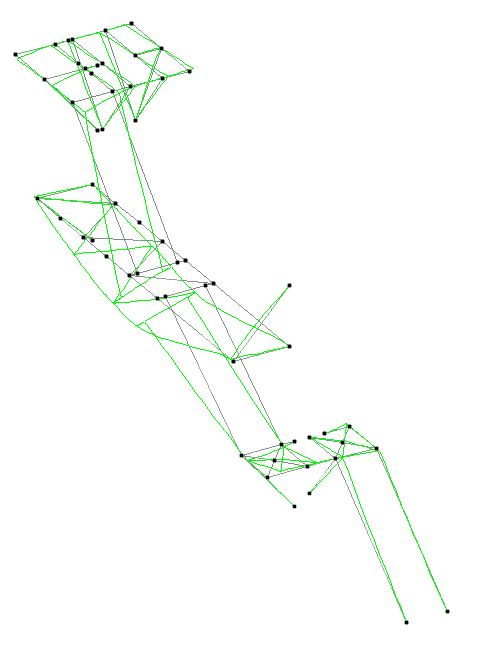

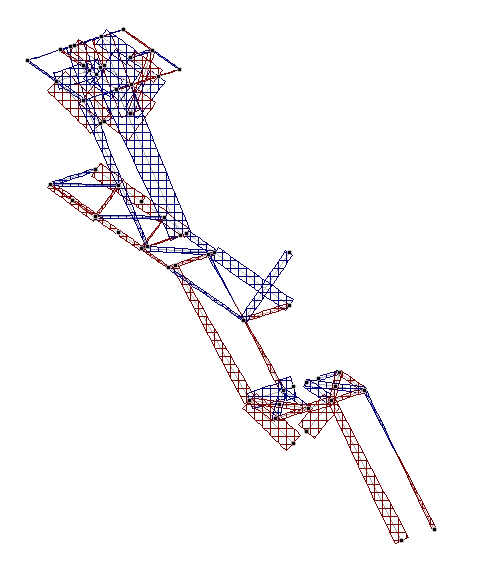

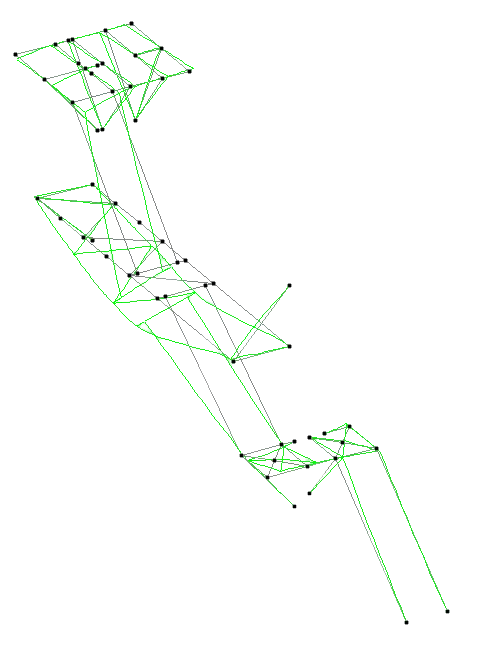

Com a definição inicial da estrutura pela equipe de projetos, é possível analisar as deformações e a condição dos esforços inicialmente, conforme imagens abaixo:
Uma análise desses resultados iniciais permite compreender o comportamento macroestrutural do conjunto, evidenciando caminhos preferenciais de carga, regiões mais solicitadas e possíveis pontos críticos. Apenas depois dessas análises, os engenheiros conseguem definir as condições para a escolha dos perfis metálicos.
A visualização das deformações exageradas auxilia na identificação de deslocamentos excessivos e na avaliação da rigidez global, enquanto os diagramas de esforços fornecem subsídios para estimar a ordem de grandeza das solicitações internas.
Com base nessa leitura, é possível fazer uma revisão geral do projeto, antecipar necessidades de planejamento, reavaliar condições e identificar elementos que demandarão ajustes geométricos.
Seleção de Perfis Metálicos e Verificação Inicial
Após a análise das condições de projeto e da estrutura, os engenheiros iniciam a seleção preliminar dos perfis metálicos.
Essa escolha deve considerar critérios como resistência aos esforços solicitantes, rigidez necessária para o controle de deformações, verificação preliminar de flambagem e compatibilidade geométrica com vãos e interferências.
Propriedades como área da seção, momento de inércia e módulo resistente são avaliadas para garantir que o perfil escolhido atenda às demandas estruturais previstas.
Ferramentas computacionais de análise estrutural, tornam esse processo mais ágil e preciso. Elas auxiliam na estimativa dos esforços internos por meio de modelos lineares simplificados, enquanto catálogos técnicos fornecem as propriedades geométricas e mecânicas dos perfis.
Mesmo sendo uma etapa preliminar, durante a seleção dos perfis se realizam as verificações iniciais de estados limites das estruturas e possíveis deformações, garantindo que as soluções adotadas estejam coerentes as normas.

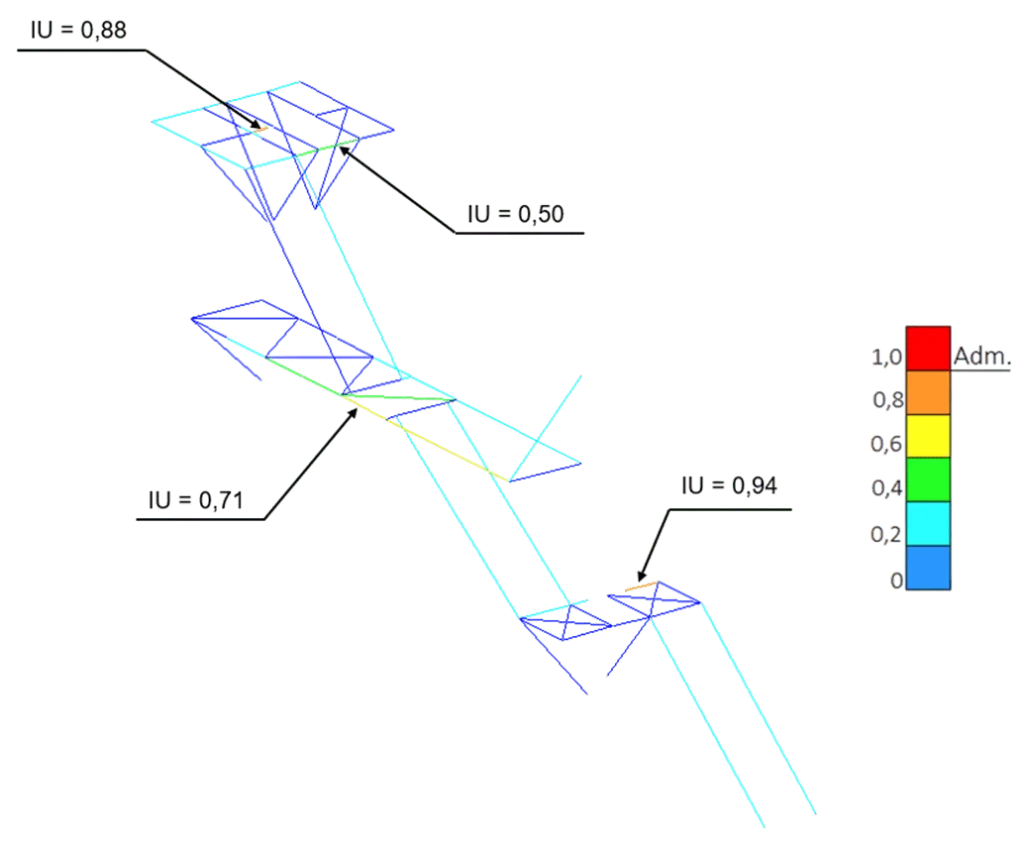

Após definida a concepção da estrutura, pode se avaliar como estão seus índices prévios de utilização, e avaliar se é necessário algum outro ajuste.
Em suma, o pré-dimensionamento é uma avaliação inicial do comportamento da estrutura, bem como do nível preliminar de utilização dos perfis. Posteriormente faz-se necessária a realização do cálculo estrutural completo, contemplando a análise das ligações, dos efeitos de flambagem global e segunda ordem, e a avaliação dos Estados Limites de Serviço.
Objetivos e Limitações do Pré-Dimensionamento
Vale lembrar que o pré-dimensionamento não substitui o cálculo estrutural definitivo. Pois, ele orienta as decisões iniciais e reduz retrabalhos, mas não dispensa as verificações detalhadas exigidas pelas normas técnicas.
Nesse momento, os engenheiros definem as normas aplicáveis, os critérios de projeto, as condições iniciais de carregamento e as diretrizes estruturais.
Posteriormente, o dimensionamento detalhado refina os modelos, incorpora análises mais complexas, como estabilidade global e combinações completas de carregamento, e valida rigorosamente todos os critérios de segurança.
Contudo, o pré-dimensionamento atua como base técnica do projeto, garantindo direcionamento consistente para as etapas seguintes.
Por que o pré-dimensionamento é importante para o projeto?
Confiabilidade e Precisão Técnica
Quando bem aplicado, o pré-dimensionamento estrutural confere segurança à tomada de decisões técnicas. Ele melhora o planejamento técnico ao antecipar demandas estruturais e definir diretrizes claras para o desenvolvimento das estruturas, com premissas que reduzem incertezas e evitam correções tardias.
Otimização de Recursos e Redução de Custos
Outro benefício relevante é a otimização de recursos. Ao estimar corretamente os perfis e as soluções construtivas logo no início, os engenheiros evitam superdimensionamentos e desperdício de material. Isso resulta em um melhor aproveitamento do aço, maior previsibilidade orçamentária e redução de retrabalhos. Consequentemente, o processo de engenharia torna-se mais eficiente e produtivo.
Comunicação e Integração entre Equipes
O pré-dimensionamento contribui para a integração entre disciplinas. Arquitetura e engenharia de projetos, passam a trabalhar com estimativas técnicas claras desde o início. Essa clareza reduz conflitos, facilita compatibilizações e melhora a comunicação entre as equipes.
Conclusão
O pré-dimensionamento estrutural é uma ferramenta estratégica fundamental no desenvolvimento de projetos de estruturas metálicas. Ele permite compreender o comportamento estrutural antes do cálculo final, orientar decisões técnicas e aumentar a eficiência do projeto, garantindo segurança e controle de custos.
Em suma, o pré-dimensionamento deixa de ser apenas uma estimativa inicial de perfis e atua como uma ferramenta estratégica de diagnóstico estrutural, orientando decisões técnicas com maior embasamento, maior coerência entre concepção e desempenho estrutural, e redução de retrabalhos nas etapas posteriores de dimensionamento detalhado.
Portanto, quando aplicado de forma sistemática, o pré-dimensionamento fortalece todo o ciclo do projeto, da concepção à execução, e eleva o padrão técnico das entregas.
